Transformando el alumbrado en la ciudad de Oviedo

Transformando el alumbrado en la ciudad de Oviedo
230

Publicado en:

190. Cuarto Trimestre (2019)
NÚMERO 190


ARCHIVADO EN:

Alumbrado

28/06/2019

TEMAS

Oviedo

Alumbrado

Desde el año 2015 en las instalaciones de alumbrado de Oviedo se está implementando una transformación a led de las farolas de fundición, tipología predominante en la zona urbana.

Este tipo de instalación de 1,3 y hasta 5 luminarias por columna es la más ineficiente y prioritaria a sustituir. Originalmente están equipadas con lámparas de descarga sin óptica y con equipos electromagnéticos.

La disposición de estas columnas está pensada para una iluminación de carácter ornamental, mediante faroles clásicos con las lámparas colocadas en posición vertical. La luz se proyecta hacia el perímetro del farol, con lo que la distribución de la luz no es la adecuada, iluminando todo el entorno, edificios y hemisferio superior con los efectos perniciosos que esto conlleva.

La implantación de este tipo de iluminación en Oviedo no está limitada solo al casco histórico, sino en toda la ciudad. Iluminando calles y avenidas, en muchos casos con alta intensidad de tráfico diario. Era necesaria y urgente una transformación del alumbrado.

Se puede decir por tanto que esta transformación en curso quiere dar un cambio drástico a la eficiencia, conseguir un alumbrado eficaz y funcional y disminuir la contaminación luminosa y la luz intrusa o molesta. En definitiva se trata de adaptar el alumbrado existente para que cumpla con el REEAE y sus instrucciones complementarias aprobado por R.D. 1890/2008.

Por razones económicas y estéticas se pretende conservar los apoyos originales y sus replanteos originales, por tanto, nos enfrentamos al reto de diseñar e instalar luminarias con estética clásica a unas alturas e Interdistancias no pensadas para una iluminación cenital.

En una primera fase se realizaron múltiples estudios y pruebas. Las soluciones debían ser diseñadas específicamente para este tipo de columnas, para conseguir unos niveles adecuados y sobre todo una alta uniformidad.

Solo con la evolución de la tecnología led, ha sido posible desarrollar luminarias que cumplan con los parámetros luminotécnicos reglamentarios, en los replanteos y alturas existentes, tan desfavorables, que no la habíamos podido resolver anteriormente con lámparas de descarga.

Como premisa los nuevos faroles dispondrían de cierre laterales IP65 de policarbonato o similar translucido (opalino satinado, texturizado, etc). De esta manera evitaríamos que se ensucie el interior del farol, consiguiendo un mejor mantenimiento del flujo.

El matiz traslucido del farol debe ser suficiente para se perciba de forma difusa la luz emitida por los led, evitando así la sensación hiriente por observación directa de la fuente de luz. De esta forma también se evita los reflejos de la fuente de luz en el cierre lateral, y se consigue una buena sensación estética, debida a la iluminación difusa en todo el cierre perimetral. Un grado de opacidad muy ligero es clave para conseguir los efectos descritos y a la vez disminuir mínimamente el rendimiento.





Las actuaciones se han centrado fundamentalmente en las Columnas Bailen II de 4,5 metros de altura originalmente equipadas con 3 faroles Imperiales con lámparas de 150 W de VSAP, que forman una línea perpendicular al sentido longitudinal de la calzada. Conservando esta orientación se transforma su configuración en dos luminarias led de sección circular, denominada comúnmente por farol Palacio, con un penacho de fundición de hierro en sustitución del farol central.

En el municipio de Oviedo hay inventariadas 7.689 columnas Bailen II en los últimos años en el desarrollo de tres fases se han transformado 3.989. En las dos primeras fases se instalaron luminarias con temperatura de color de 4000 K, utilizándose 3000 K en la última fase realizada durante el 2019. Esta 3ª fase ha sido la más ambiciosa abarcando 2374 Bailen II además de 1.932 columnas tipo Villa en estas últimas se ha instalado un farol de las mismas características pero de sección cuadrangular denominado comúnmente como farol Villa.

Nos referiremos con mayor detalle a esta 3ª fase por ser la más reciente y ambiciosa de las realizadas hasta ahora.

Se trata de una actuación acogida a la segunda convocatoria del programa de ayudas para actuaciones de renovación dela instalaciones de alumbrado exterior de la Dirección General del Instituto para la Diversificación y Ahorro de la Energía.

Por la cual se concede un préstamo por el 100% de la inversión elegible con un tipo de interés del 0,0 % por un máximo de 10 años incluido un año de carencia. El importe del préstamo es de 3.074.485,92 €.

Se licita mediante procedimiento abierto un contrato de suministro e instalación de luminarias con plazo de ejecución de 6 meses.

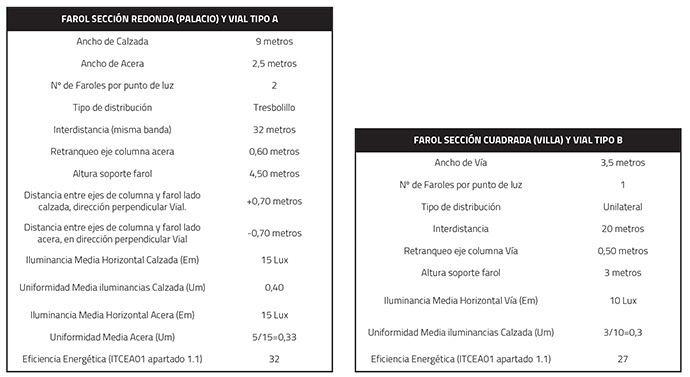

En el PPT se describen dos tipos de faroles y se establecen 2 calles tipo asociadas a unos parámetros mínimos a cumplir, según se describe en las tablas siguientes:





Entendemos que concretar los estudios de cada calle una vez elegido el adjudicatario y la tecnología a aplicar, nos proporciona un marco de trabajo más exacto y pormenorizado que  ceñirse a unos estudios masivos realizados por cada licitador previamente en el plazo de presentación de oferta. Por esto solo se exigió a los licitadores para evaluar las ofertas el estudio de unas calles tipo representativas y la instalación de las luminarias resultantes en la zona de pruebas habilitada a efectos de puntuar sus prestaciones.

Para ser evaluadas las ofertas deben superar los valores de corte establecidos aplicándoles el Factor de mantenimiento correspondiente al formato Lxx Byy a 25ºC ofertado por los licitadores y garantizado por 10 años. A partir de esos valores se da puntuación según la eficiencia, uniformidad e iluminancia obtenidas en las mediciones efectuadas por la Universidad de Oviedo en la zona de pruebas habilitada.

Una vez evaluada las oferta técnica y el precio se adjudicaron los lotes: 1 y 2 a la empresa CITELUM IBERICA, S.A. que se presentó con faroles del fabricante ROS LIGHTING; y los lotes 3 y 4 a la empresa ELECTRICIDAD LLANO, S.L. que se presentó con faroles del fabricante ATP ILUMINACIÓN.





El proceso de selección en los viales tipo, cualifica a las tecnologías ganadoras para satisfacer las necesidades luminotécnicas de las calles incluidas en el ámbito de aplicación de este contrato.

Se iniciaba así el proceso de estudio, ajustando potencias y distribuciones fotométricas a cada sección de cada calle, con un estudio luminotécnico dirigido a realizar un traje a medida de cada calle, con el objeto de mantener los parámetros luminotécnicos en el rango de los resultados obtenidos en las mediciones de la calle tipo y cumplir con las clases de alumbrado exigidas.

El resultado ha sido muy satisfactorio, se ha obtenido una iluminación muy uniforme, en muchos casos la uniformidad media en calzada esta por encima del 0,6, estos valores permiten que apenas sea perceptible para el ciudadano la reducción de flujo que se produce a partir de las 11 o las 12 de la noche según la época del año.

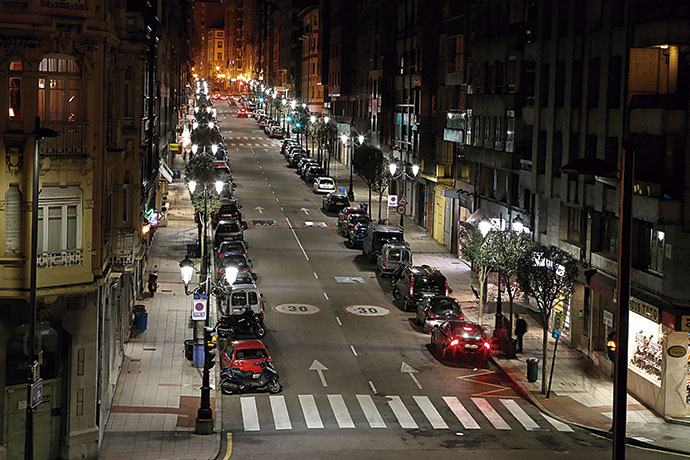

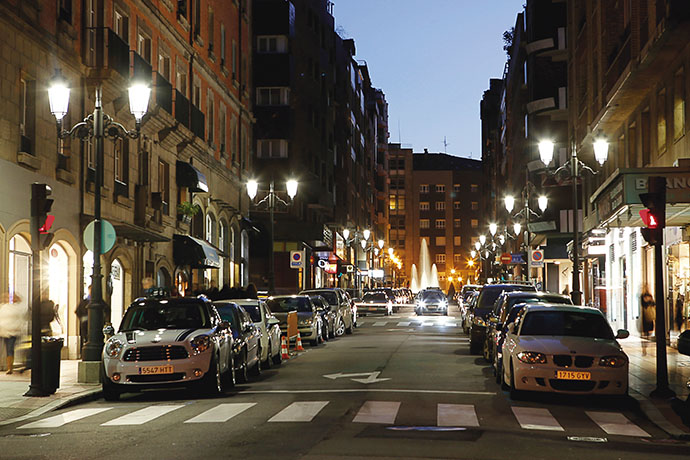

El resultado del nuevo alumbrado se puede observar en las fotos comparativas de la situación inicial y posterior. La calzada y la acera han tomado el protagonismo de iluminación, se ha disminuido drásticamente la contaminación lumínica y ya no se ven los edificios iluminados.

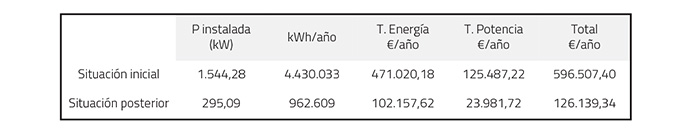

En esta 3ª fase se han desmontado 7.173 faroles imperiales sustituyéndolos por 4.748 faroles tipo palacio y sustituido 1.923 faroles tipo villas convencionales por led, el balance energético se muestra en la siguiente tabla:





Esto supone un ahorro de 3,47 GW lo que se traduce en un ahorro del 78,27% de energía respecto a la situación inicial y dejar de emitir a la atmosfera 852,99 tCO2/año.

La inversión proyectada asciende IVA incluido a 3.074.485,91€, el ahorro económico al año ascenderá a 470.369,06€ considerando las condiciones de financiación de esta actuación el plazo de amortización de la inversión es inferior a 7 años. Esta amortización depende del precio de energía, por lo que con la tendencia al alza de la misma, el periodo de amortización disminuiría.

La transformación del alumbrado de Oviedo sobre columnas de fundición deberá seguir desarrollándose en progresivas fases en los próximos años, aún quedan 3700 columnas bailen II, 3207 columnas villa, y 1100 columnas bailen I pendientes de transformación.

El éxito de las fases anteriores nos anima a seguir invirtiendo en esta transformación para conseguir un Oviedo mejor iluminado e implicada en el cuidado del medio ambiente.



📥 Puedes descargar el artículo completo aquí
